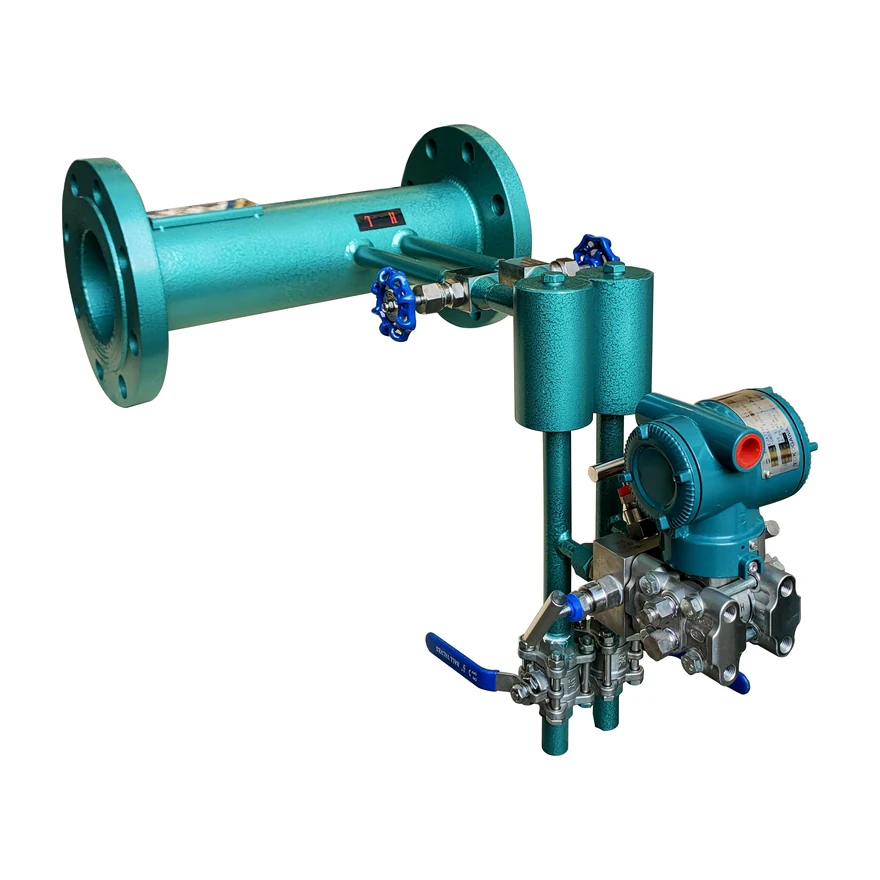

V锥 / 平衡流量计 · AVZ
V-cone / Balanced Flowmeter · 安钧智能
V 锥悬挂于管道中心，流体在锥体周围收缩加速形成差压。自整流特性使直管段要求极短，可测脏污介质、湿蒸汽与低压气体，长期运行不易磨损。
SPECIFICATIONS产品参数
| 公称通径 | DN25 ~ DN2000 |
|---|---|
| 直管段要求 | 前 0~3D / 后 3D |
| 精度等级 | ±1.0% / ±1.5% |
| 配套 | 差压变送器 + 三阀组 |
系列通用参数 · V锥 / 平衡流量计（AVZ / AJP）
| 型号 | AVZ（V锥）/ AJP（平衡） |
|---|---|
| 测量介质 | 空气 / 蒸汽 / 水 |
| 公称直径 | DN15 ~ DN2000 |
| 精度等级 | ±1.5% |
| 本体材质 | 碳钢 / 304 不锈钢 |
| 流量范围 | 5 ~ 50 m/s，0.5 ~ 5 m/s |
| 介质温度 | -20℃ ~ +50℃（可扩展） |
| 环境温度 | -40℃ ~ +60℃ |
| 信号输出 | 脉冲 / 4-20mA |
| 通讯方式 | RS485 |
| 供电电源 | 24VDC |
| 电气接口 | M20×1.5 螺纹 |
| 防护等级 | IP65 |
蒸汽空气水天然气化工钢铁冶金电力空分行业
